發布時間: 2016-12-12 12:37

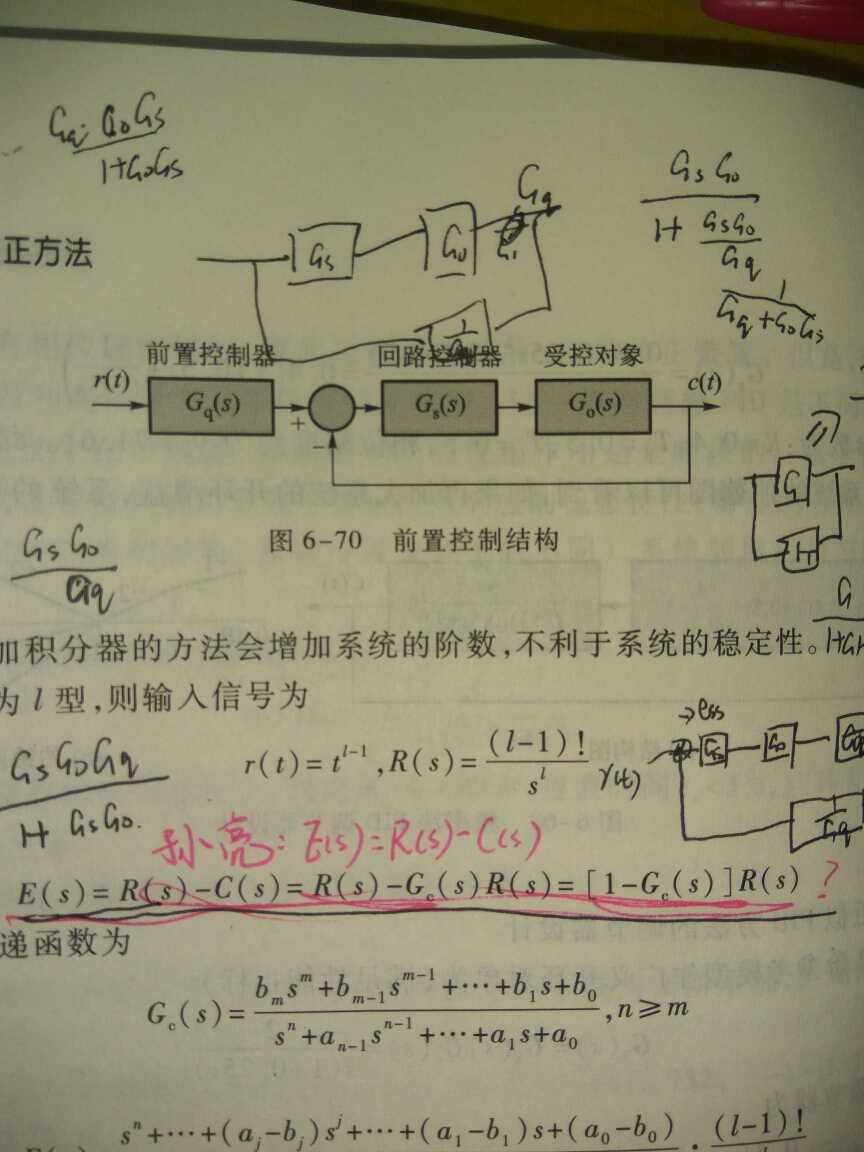

正文摘要:非單位反饋系統的誤差有兩種定義方式，這是胡壽松書上說的，但是為啥今天我看孫亮的前置控制設計里，他說的這種等效單位反饋系統的誤差算法是直接r(t)減c(t)呢……求大神>o< compress-1481517384330.jpg (682 ... |
| 穩態誤差有兩種定義方法，一種定義在輸入端，一種定義在輸出端。 |
我算出來的E，你那個圖沒有說明G q、s、o的關系啊
|
靈明易木 發表于 2016-12-12 18:14 哈哈，這個是校正那一章的，Gs應該是串聯控制器，Go是固有特性，Gq是前置控制器……我好糾結這個誤差為啥求的不一樣……胡壽松上這樣的情況求的應該是輸出端誤差吧，這個輸入直接減輸出是個啥我真懵了 |
| 沒事，其實我也是跨專業考[額..]，我一直學的胡壽松的教材，沒看孫亮的，也不是太懂，一起探討，相互學習[調皮]。你的第一張圖那個Gc，Go，Gs分別是什么啊 |
靈明易木 發表于 2016-12-12 17:32 額……r變成R不是拉氏反變換嗎，跟結構圖也有關系嗎？我跨考的原諒我問題比較多……上下兩個圖一樣的，為啥E的公式不同一個是R-C.一個是R/H減C |
| 你要求的是E，所以先把r變成R，你看到那個變化公式了嗎 |
靈明易木 發表于 2016-12-12 15:56 是的呀，可是為啥第一個圖，孫亮的那個是直接用r減c而沒乘反饋的倒數呢 |
| r往前走，是不是要乘以一個傳遞函數h分之一，然后與反饋相遇 |
靈明易木 發表于 2016-12-12 15:25 感謝你啊，但是我想問一下，那第二個圖胡壽松教材的，他為啥要用輸入除反饋再減輸出呢…… |
