額，我發的順序怎么反了

來自Android客戶端

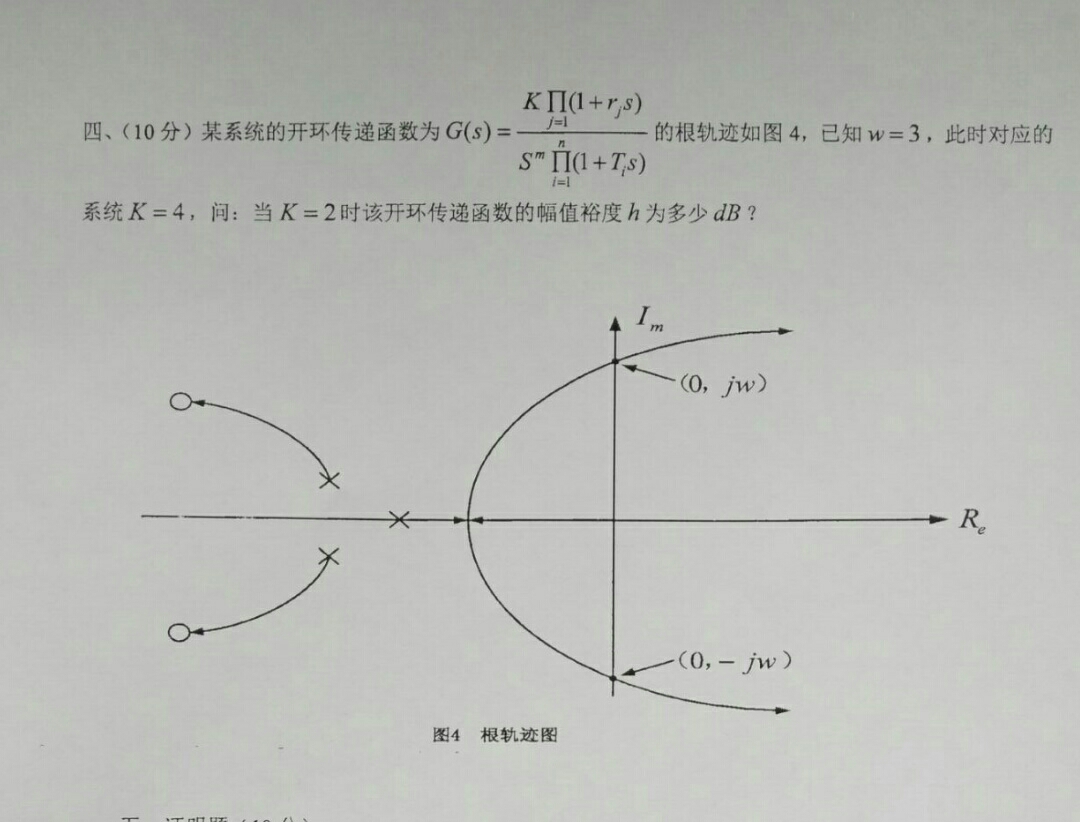

你看一下這個波特圖就明白了

來自Android客戶端

我覺得臨界穩定點的頻率就是h對應的頻率3，K=4幅值特性是1，K=2對應是1/2，h=-20log|G(wj)|=20log2不知道對不對……

來自Android客戶端

太簡單，不想做

來自Android客戶端

yangxin1993 發表于 2016-11-22 22:56
兄弟這是哪里的習題集，感覺好偏啊

這是往年的一道真題[嘿嘿]

來自Android客戶端

漢金白宮 發表于 2016-11-18 20:54
我覺得可能是這樣的，第一次見這種題，不一定對，K=4時是臨界穩定，對應于奈奎斯特曲線經過-1,j0點，然后改 ...

大神啊，有可能，多謝！

來自Android客戶端

我覺得可能是這樣的，第一次見這種題，不一定對，K=4時是臨界穩定，對應于奈奎斯特曲線經過-1,j0點，然后改變K不改變形狀，所以曲線在K=2時經過-0.5,j0點，此時系統的幅值裕度為1/0.5=2，對數幅值裕度為20lg2=13.86dB

來自Android客戶端
