發布時間: 2015-12-23 17:18

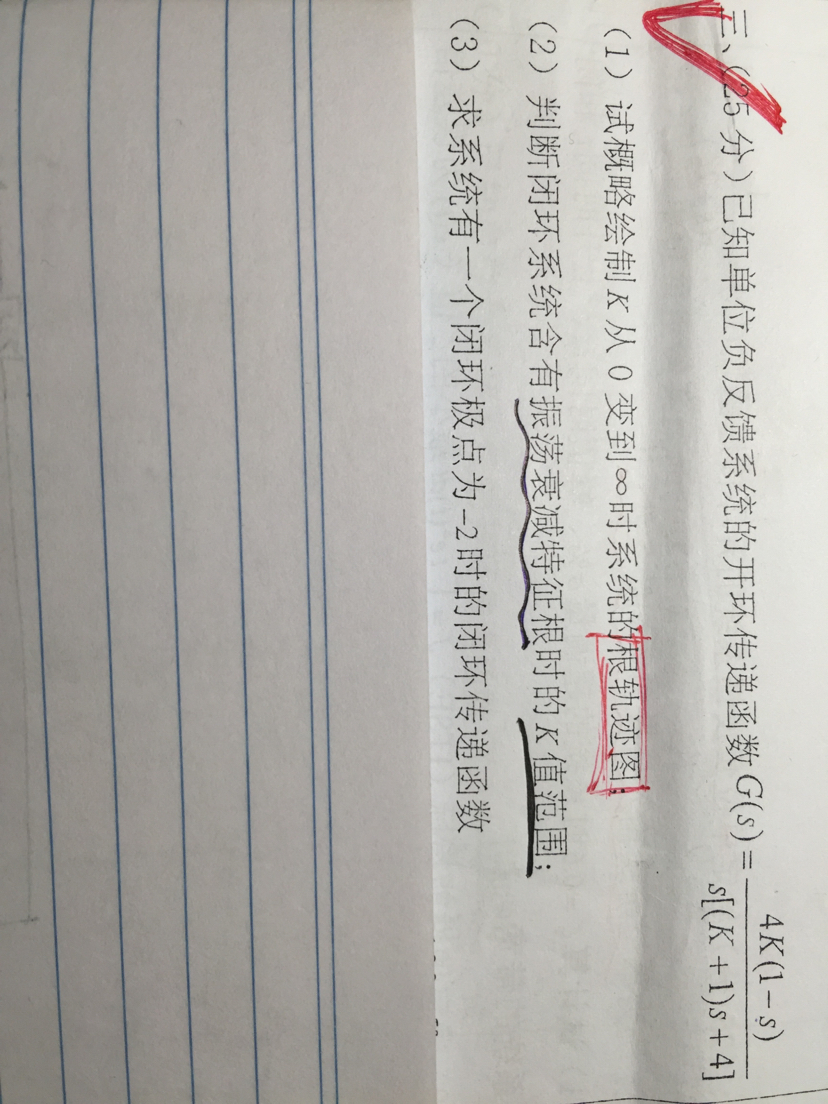

正文摘要:求大神賜予思路，該怎么做，不敢麻煩大神親自寫過程啦，謝謝 2_0.jpg (845.79 KB, 下載次數: 51) 下載附件 2015-12-23 17:18 上傳 |
|
第一問用等效開環傳遞函數畫圖， 第二問在畫第一問圖的時候同時確定分離點及與虛軸焦點時的K值 第三問用根之和（開環極點之和等于閉環根之和） |
| 沒太看懂。 |
| 第二問實軸上的根軌跡就是震蕩的，取分離點或到無窮遠的零點 |
wsc18202745217 發表于 2015-12-23 19:08 為什么要在開環系統前面加1呢？胡壽松老師的教材上有嗎？ |
| 問題在于你畫的應該是0度根軌跡 并且判斷這些內容 |
| 0度根軌跡 |
| 加油 |
|
第一問用等效開環傳遞函數畫圖， 第二問在畫第一問圖的時候同時確定分離點及與虛軸焦點時的K值 第三問用根之和（開環極點之和等于閉環根之和） |
wsc* 發表于 2015-12-23 19:54 海軍工程大學你呢？ |
