發布時間: 2015-12-15 14:58

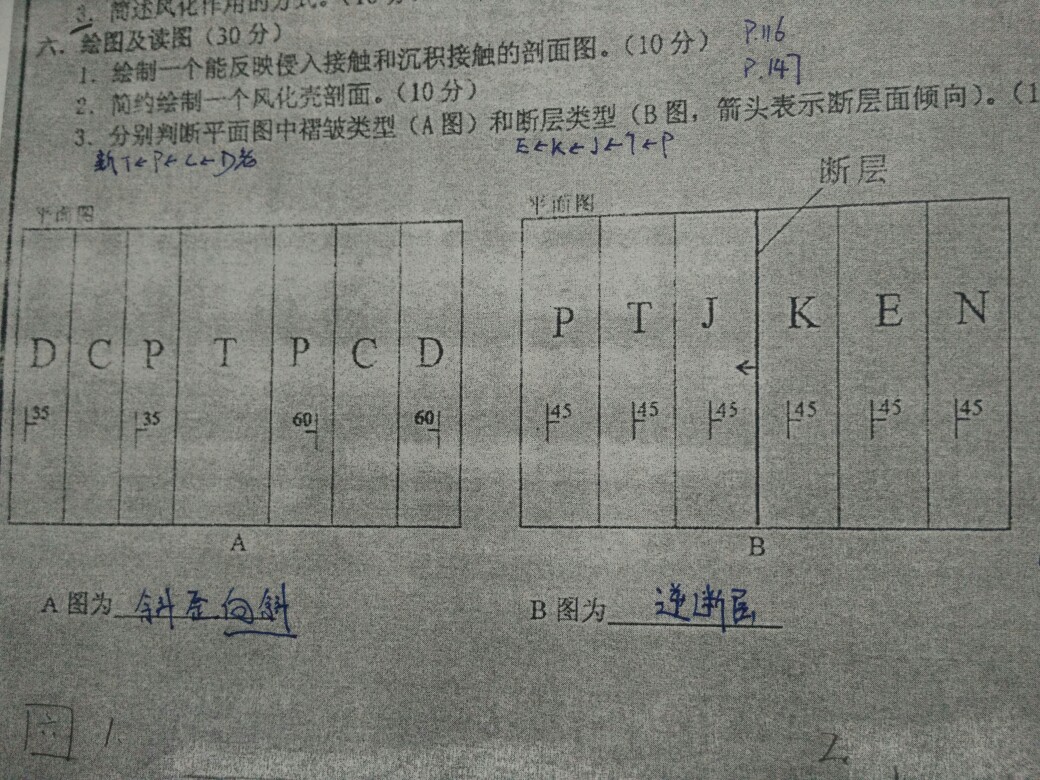

正文摘要:請問B這種圖的斷層怎么看？最好是說一下分析過程，謝謝~ compress-IMG20151215145526.jpg (286.43 KB, 下載次數: 15) 下載附件 2015-12-15 14:58 上傳 ... |
| 謝謝樓主 |
| 樓主 判斷斷層是正斷層還是逆斷層不是看他的新老地層關系 是看上下盤移動的方向。 |
peterose 發表于 2015-12-16 07:55 感覺好一些了。請問無論傾伏背斜還是傾伏向斜順樞紐傾伏方向地層越來越新說法對嗎？ |
孤城飛雪 發表于 2015-12-15 22:05 這是平面圖，你把它轉換成剖面圖才看得出來噻 |
|
上盤上升，逆斷層， 箭頭方向是傾向
|
peterose 發表于 2015-12-15 16:49 這兩個圖看圖方法一樣是嗎？就是B箭頭方向和圖上的傾向傾角放在一起有些不好理解，想不出是個什么樣子。 |
| 畫圖嘛。剖面圖畫出來，判斷上升盤和下降盤。 |
| 畫圖嘛。剖面圖畫出來，判斷上升盤和下降盤。 |
