然岐 發表于 2011-12-10 11:45
我用的是柔度法.大致意思就是在水平方向作用一單位水平力,下段就會出現一個相應的彎矩,此時你會發現下面支 ...

來學習，感覺取半結構應該可以吧！還有那個彈簧是不是可以看成EA=k的桿呀！

zhangmc1990 發表于 2011-12-16 21:11
我感覺還是用力法比較簡單，剛度法不好展開。我是今年報西建大的，想必你也是吧，下面是我的聯系方式，我們 ...

你好，你算的答案是多少啊。我算的是2ei/3ml3開根號.不知對不對。

我感覺還是用力法比較簡單，剛度法不好展開。我是今年報西建大的，想必你也是吧，下面是我的聯系方式，我們聯系一下吧。
*

zhangmc1990 發表于 2011-12-16 16:36
同學，你好。

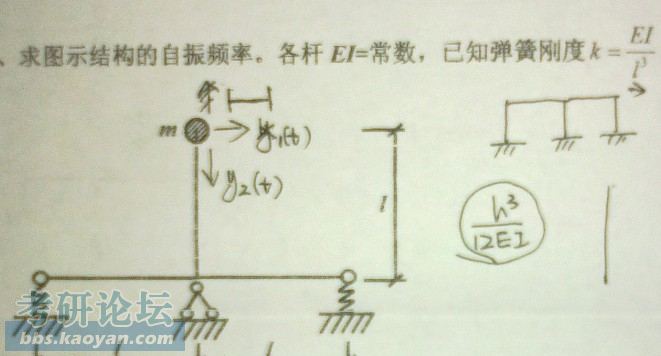

剛才看了一下這道題，是2011年西安建筑科技大學倒數第二道求解結構動力自由度的題目。我做了 ...

你好   我也是這樣做的  做法和你一樣啊    但是也有點懷疑   力法求解的過程有點麻煩 而且還有超靜定的位移  西建大以前沒考過超靜定位移啊。。。。  而且比同年的力法題目復雜N倍。  對了  同學你也報西建大的嗎

同學，你好。
剛才看了一下這道題，是2011年西安建筑科技大學倒數第二道求解結構動力自由度的題目。我做了一下，感覺用柔度法做比較簡單，體系是一個超靜定結構，在水平方向上加一個單位力，然后求出結構彎矩圖。再求彎矩圖的過程中比較麻煩，因為左右有兩個彈簧，先取一個彈簧為基本未知力，方程右邊有左邊支座位移影響，列力法方程然后算出未知力畫出彎矩圖。最后在水平方向上加單位力，求出柔度系數，求解的過程中還要加上支座位移的影響。大致就是這樣，也不知道對不對，期待你的回復。

曼多恩 發表于 2011-12-10 22:47 非常感謝   。。你好強悍啊

沒了…好好復習。

sunweimin666 發表于 2011-12-10 20:19
有兩種方法，剛度和柔度，剛度需要虛功原理。模型簡化。下面給你說柔度。一…在質量處施加單位力，豎桿下部 ...

非常感謝   。。你好強悍啊

曼多恩 發表于 2011-12-10 18:01 恩 是的  的確不能視為并聯   而且為EI 常數    大大 那你說 是用柔度法 計算嗎 ，可是那樣很復雜啊   力 ...

有兩種方法，剛度和柔度，剛度需要虛功原理。模型簡化。下面給你說柔度。一…在質量處施加單位力，豎桿下部得到彎矩L.二…取橫梁為對象，上部作用順時針彎矩，此時可以用力矩分配法，一步就出來，上面是順時針L/2，下面也是L/2。三…然后取左側隔離題，算出支座彈簧反力。左側一樣。這是M圖。然后另個圖和這個一樣，可以看作這個圖自身圖承。答案和剛度法一樣是：根號下里面是4EI/（3ml.l.l）是l的三次方。

sunweimin666 發表于 2011-12-10 15:03
彈簧加在支座上不能是并…串聯，要是與質量連接才能看成那樣。只能是在圖承時加上彈簧的。 ...

恩 是的  的確不能視為并聯   而且為EI 常數
大大 那你說 是用柔度法 計算嗎 ，可是那樣很復雜啊   力法方程就比較復雜  最后求位移還是 超靜定結構位移的圖層    這個動力法題目難度遠超去年同試卷力法題目     會不會有比較簡單的方法  或是我力法計算錯誤呢？

曼多恩 發表于 2011-12-10 00:44 你說可否看成 左右2個彈簧并聯呢？   0~~~質點~~~~0   剛度等于2K？   我明天用柔度法 算下 試試一樣不一 ...

彈簧加在支座上不能是并…串聯，要是與質量連接才能看成那樣。只能是在圖承時加上彈簧的。
