求教一道校正題

查看數: 779 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-11-20 13:43

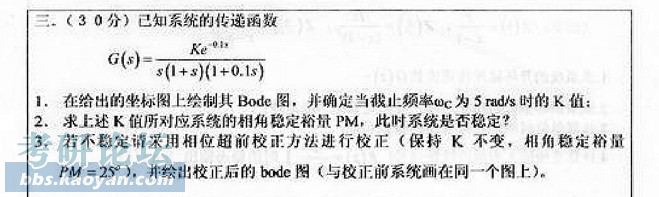

本帖最后由 lhlxnm543 于 2015-1-30 00:56 編輯主要是第三問怎么確定校正后的剪切頻率呢？開環傳函是：ke^(-0.1s)/[s(1+s)(1+0.1s)]

回復

tqxxzy 發表于 2011-11-22 11:41

本帖最后由 tqxxzy 于 2011-11-22 22:48 編輯

ye_xiaoye 發表于 2011-11-21 23:30
二樓這哥們沒算原系統的相角吧，題目說的是校正后的相角裕量，是Ψm加原系統相角裕量啊！ ...

謝謝指教！

參與人數 1	威望 +18	收起理由
lk040411	+ 18	歡迎交流

ye_xiaoye 發表于 2011-11-21 23:30

本帖最后由 lhlxnm543 于 2015-1-30 00:56 編輯

二樓這哥們沒算原系統的相角吧，題目說的是校正后的相角裕量，是Ψm加原系統相角裕量啊！

參與人數 1	威望 +18	收起理由
lk040411	+ 18	歡迎交流

tqxxzy 發表于 2011-11-21 22:19

本帖最后由 lhlxnm543 于 2015-1-30 00:56 編輯

差點沒認出，原來是截止頻率。。。。
25=Ψm=arcsin（a-1）/（a+1）
L(wc')=-10lga
可以算出wc'

參與人數 1	威望 +18	收起理由
lk040411	+ 18

ye_xiaoye 發表于 2011-11-21 20:23

本帖最后由 lhlxnm543 于 2015-1-30 00:56 編輯

你列三個方程解一下:校正后相角裕量與Ψm的關系，剪切頻率處校正裝置增益與原系統增益相等，Ψm與α的關系

參與人數 1	威望 +18	收起理由
lk040411	+ 18
