作者: 華工引路人 時間: 2022-8-8 15:53
標題: 【復習筆記】23華工《821化工原理》考研知識之精餾實驗歸...
1.基本數據解吸塔徑φ=0.1m,吸收塔徑φ=0.032m，填料層高度0.8m（陶瓷拉西環、陶瓷波紋板、金屬波紋網填料）和0.83m（金屬θ環）。

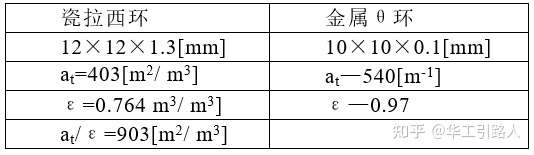

表1 填料參數
2.實驗流程

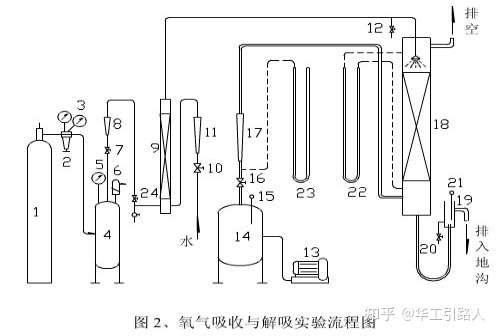

圖2是氧氣吸收解吸裝置流程圖。氧氣由氧氣鋼瓶供給，經減壓閥2進入氧氣緩沖罐4，穩壓0.03-0.04[MPa]，為確保安全，緩沖罐上裝有安全閥6，由閥7調節氧氣流量，并經轉子流量計8計量，進入吸收塔9，與水并流吸收。富氧水經管道在解吸塔的頂部噴淋?？諝庥娠L(fēng)機13供給，經緩沖罐14，由閥16調節流量經轉子流量計17計量，通入解吸塔，貧氧水從塔底經平衡罐19排出。自來水經調節閥10，由轉子流量計17計量進入吸收塔。
由于氣體流量與氣體狀態有關，所以每個氣體流量計前均有表壓計和溫度計?？諝饬髁壳把b有計前表壓計23。為了測量填料層壓降，解析塔裝有壓差計22。
在解析塔入口采出閥12，用于采集入口水樣，出口水樣在塔底排液平衡罐上采出閥20取樣。兩水樣液相濃度由9070型測氧儀測得。
